SCM Tech Z1 / Z2 / Z5
- Mit Spannvorrichtung zur Bearbeitung von Platten und Massivholz
- Ideal für die Plattenbearbeitung und zur Produktion maßgeschneiderter Einrichtungen
- Intuitive Steuerung über serienmäßige "TecPad"-Fernbedienung mit 7"-Touchscreen
- Direkt am Maschinenständer angebrachte Schutzvorrichtung "Pro-Space", ideal für beengte Platzverhältnisse
Entwickelt für maximale Produktivität. Optimale Leistung bei geringem Platzbedarf. Die Maschine kann in einem Netline Prozess integriert werden.
Die CNC-gesteuerten, flexiblen Bearbeitungszentren der tech-Serie wurden entwickelt für maximale Produktivität. Sie bieten optimale Leistung bei geringem Platzbedarf. Mit 3-, 4-, oder 5-Achs-Aggregat die optimale Einstiegsmaschine für Handwerksbetriebe.

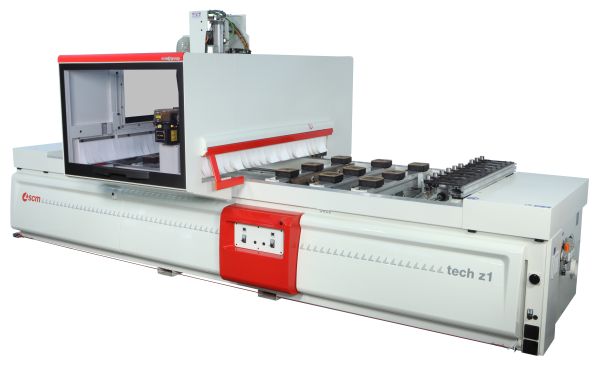

Tech Z1
Achsen
Arbeitsbereich X-Y-Z Achsen 3 050 - 1 250 - 180 mm
Plattendurchgang in Y 1 550 mm
Werkstücklänge bei Pendelbearbeitung 1 390 mm
max. Verfahrgeschwindigkeit der X-Y Achsen (Opt.) 35 m/min
Bohraggregat
Vertikalspindeln bis zu (Ausf. B, C) 12 (8X - 4Y) 6 000 Anzahl 1/min
Horizontalspindeln bis zu 6 (4X - 2Y) 6 000 Anzahl 1/min
integriertes Nut- / Sägeaggregat in X 120 - 7 500 ø mm - 1/min
Elektrospindel
Motorleistung Std. (S6) (Ausf. B, C) 9,5 (13) kW (PS)
max. Drehzahl 24 000 1/min
Werkzeugwechsler mitfahrend am Aggregateträger in X (Maschinengestell) 4 (10) Plätze
Installation
Absaugluftbedarf / Absaugluftgeschwindigkeit 5 300 + 1 200/30 m³/h - m/s
Absaugstutzendurchmesser 250 + 120 mm
Maschinengewicht 2 400 kg
Tech Z2
Achsen
Arbeitsbereich X-Y-Z Achsen 2 700 - 1 300 - 160 mm
Plattendurchgang in Y 1 550 mm
Werkstücklänge bei Pendelbearbeitung 1 210 mm
max. Verfahrgeschwindigkeit der X-Y Achsen (Opt.) 83 m/min
Bohraggregat
Vertikalspindeln bis zu 18 (10X - 4+4Y) 6 000 Anzahl 1/min
Horizontalspindeln bis zu 8 (4X - 4Y) 6 000 Anzahl 1/min
integriertes Nut- / Sägeaggregat in X 120 - 7 500 ø mm - 1/min
Elektrospindel
Motorleistung Std. (S6) 12 (16,5) kW (PS)
max. Drehzahl 24 000 1/min
Werkzeugwechsler mitfahrend am Aggregateträger in X (Maschinengestell) 8 (10) Plätze
Installation
Absaugluftbedarf / Absaugluftgeschwindigkeit 3 400/30 m³/h - m/s
Absaugstutzendurchmesser 200 mm
Maschinengewicht 2 400 kg
Tech Z5
Achsen
Arbeitsbereich X-Y-Z Achsen 3 050 - 1 550 - 160 mm
Plattendurchgang in Y 1 550 mm
Werkstücklänge bei Pendelbearbeitung 1 390 mm
max. Verfahrgeschwindigkeit der X-Y Achsen (Opt.) 83 m/min
Bohraggregat
Vertikalspindeln bis zu 18 (10X - 4+4Y) 6 000 Anzahl 1/min
Horizontalspindeln bis zu 8 (4X - 4Y) 6 000 Anzahl 1/min
integriertes Nut- / Sägeaggregat in X 120 - 7 500 ø mm - 1/min
Elektrospindel
Motorleistung Std. (S1) 11 (15) kW (PS)
max. Drehzahl 20 000 1/min
Werkzeugwechsler mitfahrend am Aggregateträger in X (Maschinengestell) 12 (10) Plätze
Installation
Absaugluftbedarf / Absaugluftgeschwindigkeit 5 300/30 m³/h - m/s
Absaugstutzendurchmesser 250 mm
Maschinengewicht 3 150 kg
